概 述

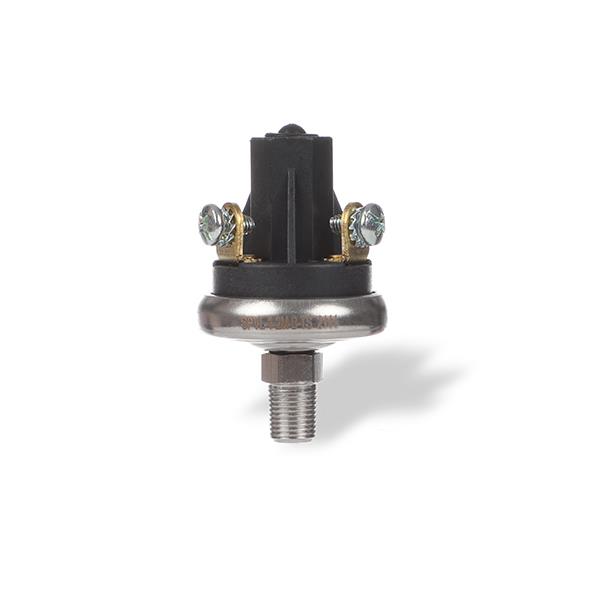

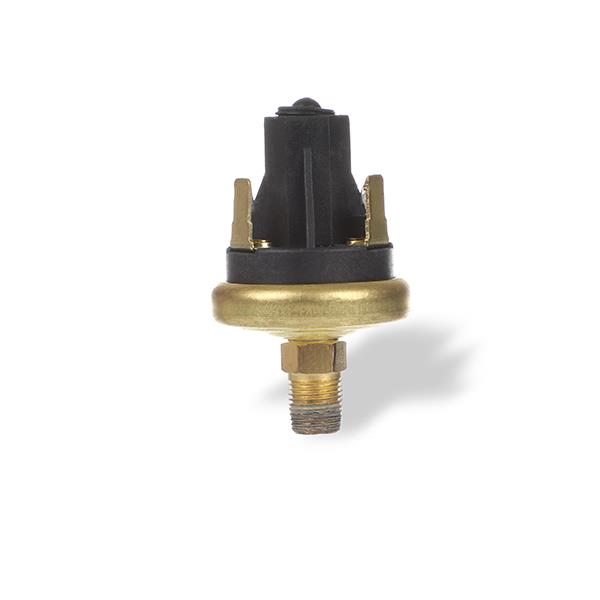

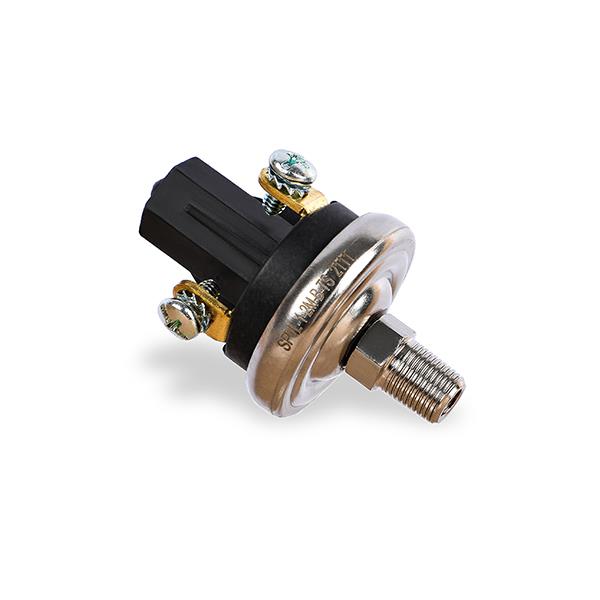

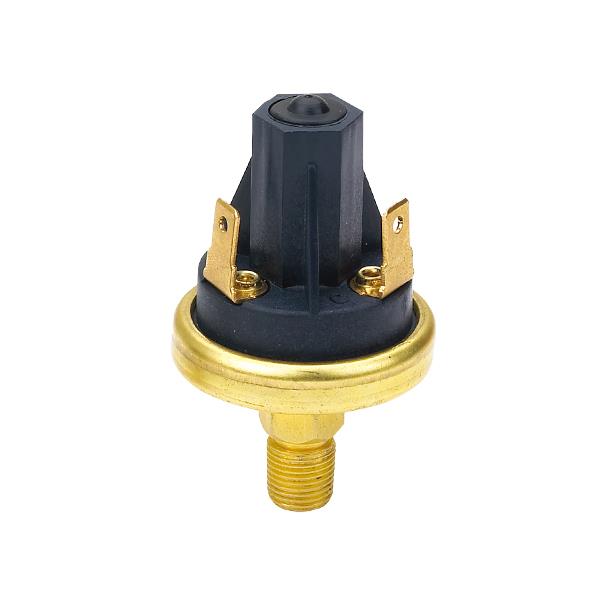

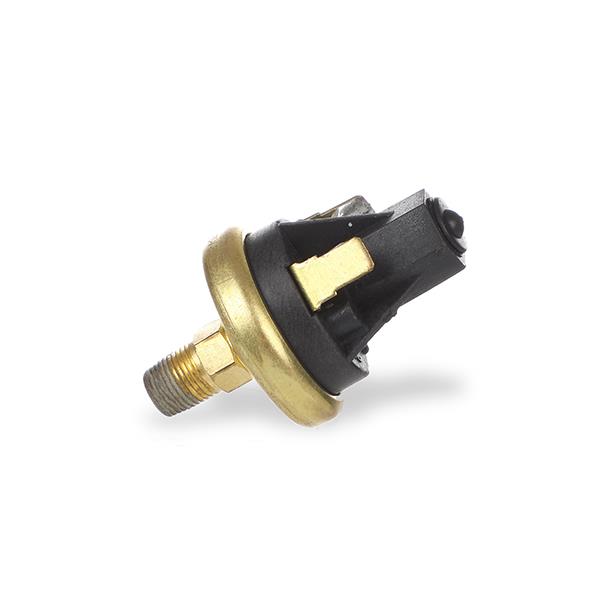

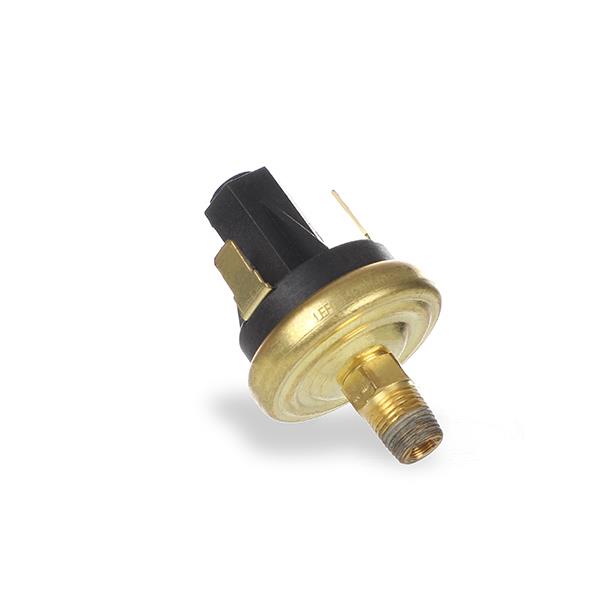

LF20系列壓力開關是專門設計用來承受持久負荷用途。此開關經工廠設定但可現場調節。其特點是具有能和各種液體兼容的 Kapton(聚酰亞胺)膜片，包括Metri-Pack(標準米制)連接器在內的各種密封接線端子的各種連接結構。其卓越的設計優點是結構耐久，體積及設定點穩定。
技術參數
|
型號 |
LF20 |
|
壓力設定范圍 |
設定范圍為:0.5-150psi |
|
測量介質 |
空氣、水、制冷劑、機油、潤滑油及其他類似碳?xì)淙A化合物 |
|
最大壓力范圍 |
最大工作壓力150psi |
|
耐壓 |
150psi |
|
破裂壓力 |
工作壓力設定范圍在:0.5-24psi時:750psi；工作壓力設定范圍在:25-150psi時:1250psi |
|
工作溫度 |
-40~+120℃ |
|
開關形式 |
直接動作簧片觸點 |
|
電器參數 |
0.5A-250VAC 1A-28VDC |
|
接線端子 |
#8-32螺釘或1/4”插片或者焊接線夾 |
|
接口 |
1/8-27NPT外螺紋;可選其他接口形式 |
LF20訂貨編號
|
LF20-4 1 1 1 1 1-10psi |
|
A B C D E F 壓力設置：10psi |
|
編碼 |
壓力設定范圍 |
電氣回路 |
底座材料 |
接口(外螺) |
接線端子 |
罩蓋 |
|
0 |
/ |
/ |
/ |
/ |
/ |
無罩蓋 |
|
1 |
0.5-1psi±0.3psi |
B單刀單擲-常閉 |
C黃銅 |
D 1/8NPT |
E 1/4直插端子 |
F罩蓋A |
|
2 |
1.1-3psi±0.5psi |
單刀單擲-常開 |
Q235 |
1/4NPT |
#8-32螺絲 |
罩蓋B |
|
3 |
3.1-7psi±1psi |
單刀雙擲 |
不銹鋼 |
R1/8 |
帶接線 |
環氧樹脂封裝 |
|
4 |
A 8-13psi±2psi |
單刀單擲-常開(可調壓差) |
/ |
R1/4 |
/ |
/ |
|
5 |
14-24psi±3psi |
單刀雙擲(可調壓差) |
/ |
G1/8 |
/ |
/ |
|
6 |
25-50psi±5psi |
/ |
/ |
G1/4 |
/ |
/ |
|
7 |
51-90psi±7psi |
/ |
/ |
其它 |
/ |
/ |
|
8 |
91-150psi±10psi |
/ |
/ |
/ |
/ |
/ |
